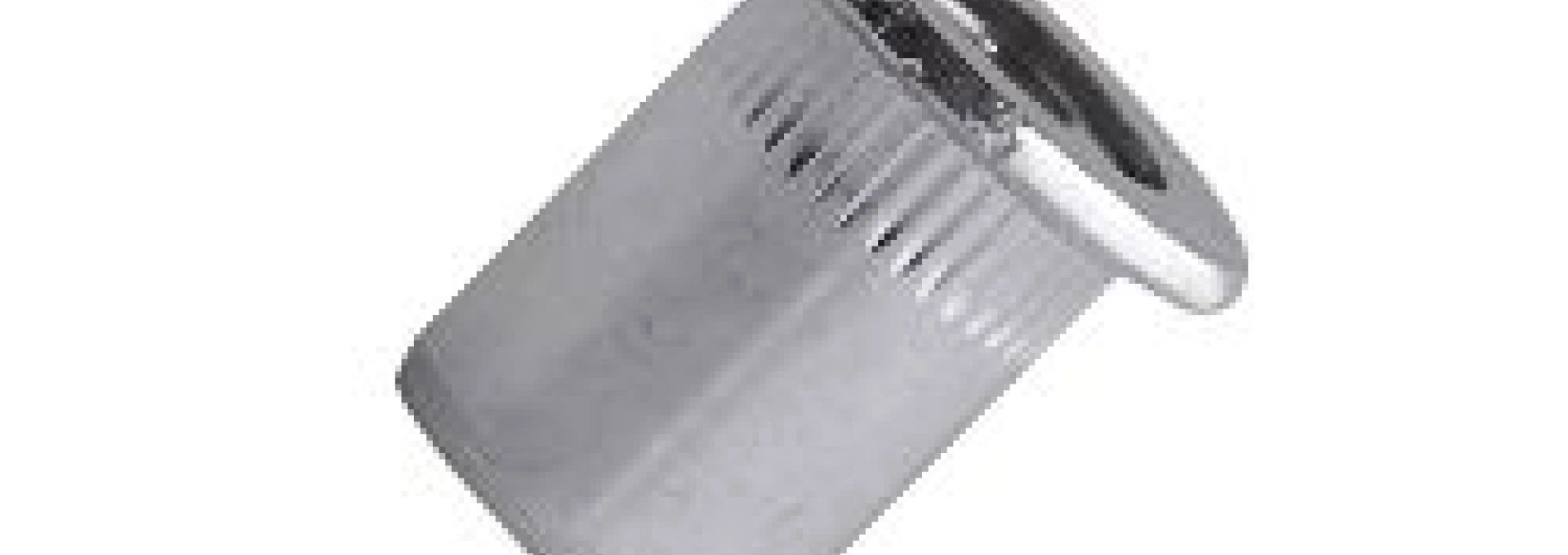

Comment bien choisir un écrou noyé adapté à vos besoins ?

Les écrous noyés représentent une solution de fixation essentielle dans de nombreux secteurs industriels. Leur capacité à s'intégrer discrètement dans les matériaux tout en offrant une excellente résistance mécanique en fait des composants incontournables pour de nombreuses applications. Que vous travailliez dans l'aéronautique, l'automobile ou la construction navale, le choix du bon écrou noyé peut avoir un impact significatif sur la qualité et la durabilité de vos assemblages. Comprendre les caractéristiques techniques, les matériaux disponibles et les normes en vigueur vous permettra de sélectionner l'écrou noyé le mieux adapté à vos besoins spécifiques.

Caractéristiques techniques des écrous noyés

Les écrous noyés se distinguent par leur conception unique qui leur permet d'être insérés dans le matériau support, offrant ainsi une surface de fixation affleurante. Cette caractéristique est particulièrement appréciée dans les applications où l'esthétique et l'aérodynamisme sont primordiaux. Leur géométrie spécifique assure une répartition optimale des contraintes, réduisant les risques de desserrage et de fatigue du matériau.

La résistance mécanique d'un écrou noyé dépend de plusieurs facteurs, notamment sa taille, son matériau de fabrication et son traitement de surface. Les fabricants proposent généralement des écrous noyés capables de supporter des charges allant de quelques centaines de newtons à plusieurs kilonewtons, selon les modèles. Cette large gamme permet de répondre aux exigences de diverses applications, des assemblages légers aux structures fortement sollicitées.

Un aspect technique crucial à considérer est la profondeur d'insertion de l'écrou noyé. Une insertion trop superficielle peut compromettre la tenue mécanique, tandis qu'une insertion trop profonde risque d'endommager le matériau support. Les fabricants fournissent des recommandations précises quant à la profondeur d'insertion optimale pour chaque modèle d'écrou noyé, généralement exprimée en fonction du diamètre nominal.

Types d'écrous noyés selon les matériaux

Le choix du matériau pour un écrou noyé est déterminant pour sa performance et sa durabilité dans l'environnement d'utilisation prévu. Chaque type de matériau présente des avantages spécifiques qui le rendent plus ou moins adapté à certaines applications.

Écrous noyés en acier inoxydable 316

L'acier inoxydable 316 est réputé pour son excellente résistance à la corrosion, notamment en milieu marin. Les écrous noyés fabriqués dans ce matériau sont particulièrement adaptés aux applications nécessitant une haute résistance aux environnements agressifs. Leur utilisation est courante dans l'industrie navale, l'agroalimentaire et le secteur médical.

Ces écrous offrent une résistance mécanique élevée, avec une limite élastique typique de 205 MPa. Leur résistance à la corrosion est renforcée par la présence de molybdène dans leur composition, les rendant capables de résister même aux environnements chlorés. Cependant, leur coût plus élevé par rapport à d'autres matériaux peut limiter leur utilisation aux applications où la résistance à la corrosion est primordiale.

Écrous noyés en laiton pour applications électriques

Le laiton, alliage de cuivre et de zinc, est apprécié pour ses propriétés conductrices et sa résistance à la corrosion. Les écrous noyés en laiton sont fréquemment utilisés dans les applications électriques et électroniques, où la conductivité électrique est essentielle.

Ces écrous présentent une bonne usinabilité, facilitant leur fabrication avec des tolérances serrées. Leur résistance mécanique, bien que inférieure à celle de l'acier, reste suffisante pour de nombreuses applications légères à moyennes. Un avantage notable est leur résistance naturelle à la corrosion atmosphérique, ce qui les rend adaptés aux environnements intérieurs sans nécessiter de traitement de surface supplémentaire.

Écrous noyés en aluminium pour l'aéronautique

Dans l'industrie aéronautique, où le poids est un facteur critique, les écrous noyés en aluminium sont largement utilisés. Ces écrous offrent un excellent rapport résistance/poids, contribuant à l'allègement global des structures.

Les alliages d'aluminium utilisés pour la fabrication d'écrous noyés, tels que le 7075-T6, offrent une résistance mécanique impressionnante, avec une limite élastique pouvant atteindre 500 MPa. Leur faible densité (environ 2,7 g/cm³ comparé à 7,8 g/cm³ pour l'acier) permet des économies de poids significatives. Cependant, leur utilisation nécessite souvent un traitement de surface pour améliorer leur résistance à la corrosion, en particulier dans les environnements salins ou humides.

Écrous noyés en acier au carbone pour l'automobile

L'industrie automobile fait largement appel aux écrous noyés en acier au carbone pour leur excellent rapport coût/performance. Ces écrous offrent une résistance mécanique élevée, essentielle pour les assemblages soumis à des contraintes importantes et des vibrations constantes.

Les écrous noyés en acier au carbone peuvent être traités thermiquement pour atteindre des résistances mécaniques très élevées, avec des limites élastiques dépassant souvent 800 MPa pour les grades les plus résistants. Leur principal inconvénient réside dans leur vulnérabilité à la corrosion, nécessitant généralement l'application d'un revêtement protecteur tel que la galvanisation ou le zingage.

Normes et certifications des écrous noyés

La conformité aux normes et certifications est cruciale pour garantir la qualité et la fiabilité des écrous noyés dans leurs applications respectives. Ces standards définissent les exigences en termes de dimensions, de performances mécaniques et de méthodes d'essai.

Norme ISO 7040 pour écrous noyés autofreinés

La norme ISO 7040 spécifie les caractéristiques des écrous hexagonaux autofreinés à anneau non métallique. Bien que cette norme ne soit pas spécifique aux écrous noyés, elle est souvent appliquée pour les versions noyées de ces écrous autofreinés. Les points clés couverts par cette norme incluent :

• Les dimensions géométriques de l'écrou
• Les propriétés mécaniques, notamment la résistance à la traction
• Les méthodes d'essai pour vérifier les performances d'autofreinage
• Les exigences de marquage pour l'identification du produit

La conformité à cette norme assure que les écrous noyés autofreinés maintiennent leur capacité de serrage même sous l'effet de vibrations ou de variations de température, une caractéristique essentielle dans de nombreuses applications industrielles.

Certification AMS-DTL-25027 pour l'aérospatiale

La certification AMS-DTL-25027 est spécifique à l'industrie aérospatiale et définit les exigences pour les écrous noyés utilisés dans les structures d'aéronefs. Cette norme couvre plusieurs aspects critiques :

• La composition chimique et les traitements thermiques des matériaux utilisés
• Les tolérances dimensionnelles strictes pour assurer l'interchangeabilité
• Les tests de résistance à la corrosion et à la fatigue
• Les procédures de contrôle qualité et de traçabilité

Les écrous noyés certifiés AMS-DTL-25027 sont soumis à des tests rigoureux pour garantir leur fiabilité dans les conditions extrêmes rencontrées en vol. Cette certification est souvent exigée par les grands constructeurs aéronautiques pour tous les composants critiques de fixation.

Standard DIN 985 pour écrous noyés hexagonaux

La norme DIN 985, bien que principalement axée sur les écrous hexagonaux autofreinés standard, est également pertinente pour certains types d'écrous noyés hexagonaux. Elle définit :

• Les dimensions et tolérances des écrous
• Les propriétés mécaniques minimales requises
• Les méthodes d'essai pour vérifier la résistance au desserrage

Bien que moins spécifique aux écrous noyés que d'autres normes, la DIN 985 reste une référence importante pour les fabricants et les utilisateurs, en particulier dans l'industrie européenne.

Dimensionnement et choix du filetage

Le dimensionnement correct et le choix approprié du filetage sont essentiels pour garantir la performance optimale d'un écrou noyé. Ces facteurs influencent directement la capacité de charge, la résistance au desserrage et la facilité d'installation de l'écrou.

Filetages métriques vs impériaux (UNC/UNF)

Le choix entre les filetages métriques et impériaux dépend souvent des standards industriels et régionaux. Les filetages métriques, exprimés en millimètres (par exemple, M6 pour un diamètre nominal de 6 mm), sont largement utilisés en Europe et dans de nombreuses parties du monde. Les filetages impériaux, mesurés en pouces et désignés par des codes tels que UNC (Unified Coarse) ou UNF (Unified Fine), restent courants dans certaines industries, notamment l'aérospatiale américaine.

Le tableau suivant présente une comparaison des caractéristiques principales :

Le choix entre métrique et impérial doit tenir compte de la compatibilité avec les autres composants du système et des normes en vigueur dans l'industrie concernée.

Calcul du couple de serrage optimal

Le couple de serrage optimal pour un écrou noyé dépend de plusieurs facteurs, notamment le diamètre du filetage, le matériau de l'écrou et de la vis, ainsi que les conditions d'utilisation. Un serrage insuffisant peut entraîner un desserrage prématuré, tandis qu'un serrage excessif risque d'endommager les filets ou le matériau support.

La formule générale pour calculer le couple de serrage (T) est :

T = K * F * d

Où :

• K est le coefficient de frottement (généralement entre 0,1 et 0,2 pour les écrous noyés)
• F est la force de serrage désirée
• d est le diamètre nominal du filetage

Il est crucial de consulter les recommandations du fabricant pour les valeurs spécifiques de couple de serrage, car elles peuvent varier en fonction des caractéristiques particulières de chaque modèle d'écrou noyé.

Profondeur d'insertion et épaisseur du matériau support

La profondeur d'insertion de l'écrou noyé dans le matériau support est un paramètre critique qui affecte directement la résistance de l'assemblage. Une règle empirique couramment utilisée suggère que la profondeur d'insertion devrait être au moins égale à 1,5 fois le diamètre nominal de l'écrou pour assurer une tenue mécanique adéquate.

L'épaisseur du matériau support doit être suffisante pour accueillir l'écrou noyé sans compromettre l'intégrité structurelle. Une épaisseur minimale recommandée est généralement de 1,2 à 1,5 fois la longueur totale de l'écrou noyé. Cependant, ces valeurs peuvent varier en fonction des spécifications du fabricant et des exigences de l'application.

Applications spécifiques des écrous noyés

Les écrous noyés trouvent leur place dans une multitude d'applications industrielles, chacune présentant des défis uniques et des exigences spécifiques. Leur polyvalence et leurs performances en font des composants de choix dans des domaines aussi variés que l'aérospatiale, l'automobile et la construction navale.

Utilisation dans les panneaux sandwich composites

Les panneaux sandwich composites, largement utilisés dans l'aérospatiale et la construction légère, présentent un défi particulier pour les fixations traditionnelles. Les écrous noyés offrent une solution élégante pour créer des points d'ancrage solides dans ces structures légères mais complexes.

Dans cette application, les écrous noyés sont généralement insérés dans le noyau du panneau sandwich, entre les peaux extérieures. Cette méthode permet de répartir les charges sur une plus grande surface, réduisant ainsi le risque de délaminage ou d'écrasement du noyau. Les écrous noyés spécialement conçus pour les composites peuvent inclure des caractéristiques telles que

des languettes d'ancrage élargies ou des propriétés auto-alignantes pour faciliter l'installation.

Un exemple concret d'utilisation est dans la fabrication des ailes d'avion, où les écrous noyés permettent de fixer solidement les panneaux de revêtement aux structures internes sans compromettre l'aérodynamisme de la surface. La sélection minutieuse des matériaux et des dimensions des écrous noyés est cruciale pour maintenir l'intégrité structurelle tout en minimisant le poids total.

Écrous noyés pour assemblages démontables en plasturgie

Dans l'industrie de la plasturgie, les écrous noyés offrent une solution élégante pour créer des points de fixation solides et réutilisables dans des pièces en plastique. Cette application est particulièrement pertinente pour les produits électroniques grand public, l'équipement médical et les composants automobiles intérieurs.

Les écrous noyés pour plastiques sont souvent conçus avec des profils spéciaux qui augmentent la surface de contact avec le matériau hôte, améliorant ainsi la résistance à l'arrachement. Certains modèles incorporent des nervures ou des rainures qui s'ancrent dans le plastique lors de l'insertion, généralement réalisée par ultrasons ou par insertion à chaud.

Un avantage majeur de cette approche est la possibilité de créer des assemblages démontables dans des matériaux qui ne se prêtent pas bien au filetage direct. Par exemple, dans la fabrication de boîtiers d'ordinateurs portables, les écrous noyés permettent un montage et un démontage répétés sans risque d'endommager le plastique, facilitant ainsi la maintenance et les réparations.

Solutions anticorrosion pour environnements marins

Les environnements marins posent des défis particuliers en termes de corrosion, nécessitant des solutions de fixation spécialement adaptées. Les écrous noyés destinés à ces applications doivent non seulement résister à la corrosion saline mais aussi maintenir leur intégrité structurelle dans des conditions d'humidité élevée et de cycles thermiques fréquents.

Pour répondre à ces exigences, les fabricants proposent des écrous noyés en acier inoxydable de haute qualité, tels que les grades 316 ou 904L, qui offrent une excellente résistance à la corrosion par piqûres. Ces écrous peuvent également bénéficier de traitements de surface supplémentaires, comme la passivation ou l'électropolissage, pour améliorer encore leur résistance à la corrosion.

Dans les applications marines critiques, comme les plateformes offshore ou les navires militaires, on peut opter pour des écrous noyés en alliages plus exotiques tels que le titane ou les superalliages à base de nickel. Bien que plus coûteux, ces matériaux offrent une résistance inégalée aux environnements les plus agressifs, justifiant leur utilisation dans des situations où la défaillance n'est pas une option.

Écrous noyés haute température pour l'industrie pétrochimique

L'industrie pétrochimique soumet les fixations à des conditions extrêmes, combinant hautes températures, pressions élevées et exposition à des produits chimiques corrosifs. Les écrous noyés utilisés dans ce secteur doivent maintenir leurs propriétés mécaniques et leur résistance à la corrosion dans des environnements où les températures peuvent dépasser 800°C.

Pour ces applications, on privilégie des matériaux comme les aciers inoxydables austénitiques à haute teneur en nickel (par exemple, l'Inconel 718) ou les alliages à base de nickel-chrome (comme le Hastelloy X). Ces matériaux conservent leur résistance mécanique à des températures élevées et résistent à la corrosion sous contrainte, un phénomène particulièrement problématique dans les environnements pétrochimiques.

Les écrous noyés pour applications haute température peuvent également intégrer des conceptions spéciales pour compenser la dilatation thermique différentielle entre l'écrou et le matériau support. Par exemple, certains modèles incluent des systèmes de compensation thermique intégrés qui permettent un léger mouvement axial sans compromettre l'étanchéité ou la résistance de l'assemblage.

Techniques d'installation des écrous noyés

L'installation correcte des écrous noyés est cruciale pour garantir leur performance et leur longévité. Les techniques d'installation varient en fonction du type d'écrou, du matériau support et de l'application spécifique. Voici un aperçu des principales méthodes utilisées dans l'industrie.

Pose par rivetage à froid avec outil pneumatique

Le rivetage à froid est une technique largement utilisée pour l'installation d'écrous noyés, particulièrement dans les matériaux métalliques. Cette méthode utilise un outil pneumatique qui applique une force contrôlée pour déformer la partie arrière de l'écrou, créant ainsi un ancrage solide dans le matériau support.

Processus de pose par rivetage à froid :

1. Perçage d'un trou dans le matériau support aux dimensions spécifiées par le fabricant de l'écrou noyé.
2. Insertion de l'écrou noyé dans le trou.
3. Positionnement de l'outil pneumatique sur l'écrou.
4. Activation de l'outil, qui applique une force contrôlée, déformant la partie arrière de l'écrou pour créer un ancrage.
5. Vérification de l'installation pour s'assurer que l'écrou est correctement fixé et affleurant à la surface.

Cette technique offre l'avantage d'une installation rapide et fiable, avec une excellente répétabilité. Elle est particulièrement adaptée aux productions en série dans l'industrie automobile ou électronique.

Installation par sertissage à chaud

Le sertissage à chaud est une méthode d'installation utilisée principalement pour les écrous noyés dans les matériaux thermoplastiques. Cette technique exploite les propriétés thermoplastiques du matériau support pour créer une liaison solide avec l'écrou.

Étapes du processus de sertissage à chaud :

1. Chauffage de l'écrou noyé à une température spécifique, généralement juste au-dessus du point de fusion du matériau plastique.
2. Insertion rapide de l'écrou chauffé dans un trou pré-percé dans le matériau plastique.
3. Application d'une pression contrôlée pendant que le plastique refroidit et se solidifie autour de l'écrou.
4. Refroidissement complet, créant une liaison mécanique forte entre l'écrou et le plastique.

Cette méthode offre une excellente résistance à l'arrachement et à la rotation, particulièrement importante dans les applications où les assemblages sont soumis à des vibrations ou des charges dynamiques. Elle est couramment utilisée dans la fabrication de produits électroniques grand public et d'équipements médicaux.

Méthode d'insertion par ultrason pour matériaux thermoplastiques

L'insertion par ultrasons est une technique avancée particulièrement efficace pour l'installation d'écrous noyés dans des matériaux thermoplastiques. Cette méthode utilise des vibrations ultrasoniques pour générer la chaleur nécessaire à la fusion locale du plastique, permettant une insertion rapide et précise de l'écrou.

Processus d'insertion par ultrasons :

1. Positionnement de l'écrou noyé sur la surface du matériau thermoplastique, au-dessus d'un trou pilote pré-percé.
2. Application d'une pression et activation du générateur d'ultrasons.
3. Les vibrations ultrasoniques créent une friction à l'interface écrou/plastique, générant de la chaleur qui fait fondre localement le plastique.
4. L'écrou s'enfonce dans le plastique fondu.
5. Arrêt des ultrasons et maintien de la pression pendant un court instant pour permettre au plastique de se solidifier autour de l'écrou.

Cette technique présente plusieurs avantages significatifs :

• Rapidité d'exécution, généralement moins d'une seconde par insertion.
• Absence de dommages thermiques étendus au matériau plastique environnant.
• Excellente résistance à l'arrachement et au couple de rotation.
• Possibilité d'automatisation pour une production à grande échelle.

L'insertion par ultrasons est particulièrement appréciée dans l'industrie automobile pour l'installation d'écrous noyés dans des panneaux de porte, des tableaux de bord et d'autres composants en plastique. Elle est également largement utilisée dans la fabrication d'appareils électroniques et d'équipements médicaux, où la précision et la fiabilité sont primordiales.
